Modhanna aitheantais do shnáithíní sintéiseacha- Jiaxing Fuda Chemical Fiber Factory

Tagraíonn gnáth-snáithíní sintéiseacha den chuid is mó do na sé shnáithíní traidisiúnta, eadhon poileistear, níolón, aicrileach, polapróipiléine, vinylon, agus clóiríprene. Úsáidtear spandex, mar fhiliméad leaisteacha a úsáidtear go coitianta, go forleathan freisin.

1. Deilbhíocht agus struchtúr snáithíní sintéiseacha éagsúla

Mar gheall ar chomhdhéanamh ceimiceach éagsúla snáithíní sintéiseacha éagsúla, athraíonn a modhanna sníomh agus foirmithe freisin. Tá tionchar suntasach ag na modhanna sníomh agus foirmithe ar mhoirfeolaíocht agus struchtúr na snáithíní.

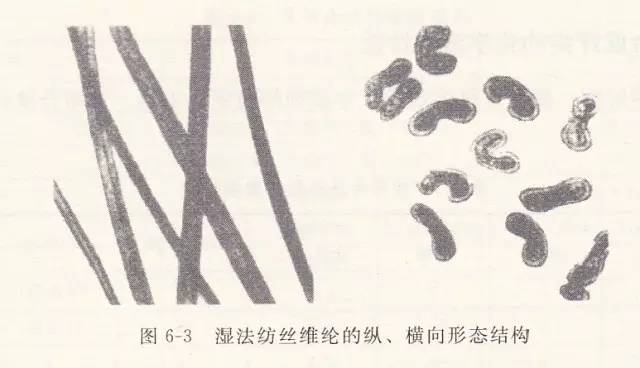

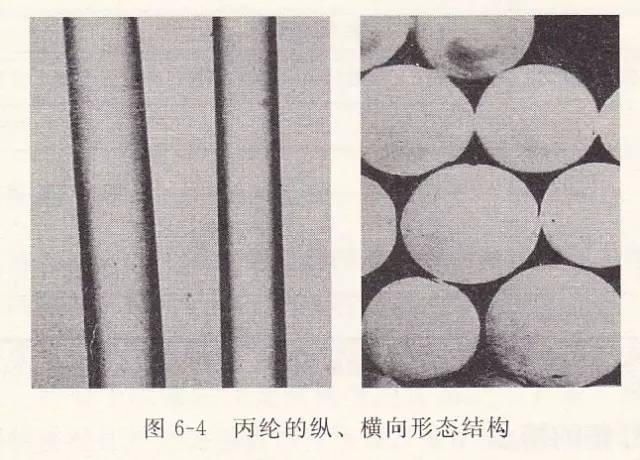

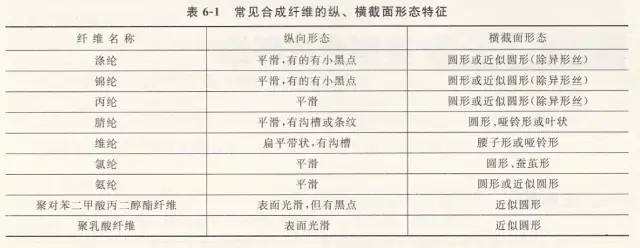

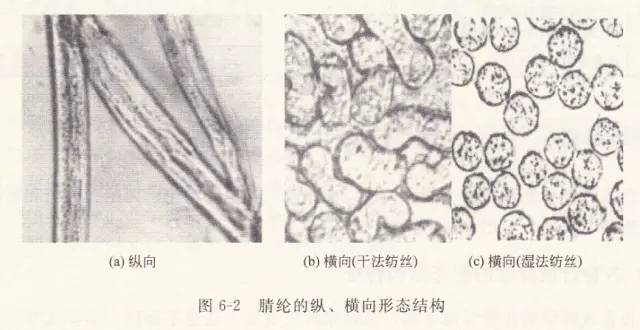

Úsáidtear sníomh leá le haghaidh snáithíní poileistear, níolón agus polapróipiléine; Tá an chuid is mó de shnáithíní aicrileach, snáithíní stáplacha vinylon, agus snáithíní clóirínithe fliuch sníofa; Déantar spandex, roinnt vinileon, agus snáithíní aicrileach a sníomh tirim. Le linn sníomh leá, brúitear an polaiméir leáite amach tríd an bpoll spinneret agus déantar é a fhuarú agus a sholadú san aer. Tá baint ag an trasghearradh snáithíneach le cruth an poll spinneret, agus tá an trasghearradh traidisiúnta ciorclach. Solidíonn na stiallacha síoda sníofa fliuch i dtuaslagán de bharr deascadh tuaslagóra, le trasghearradh neamhchiorclach den chuid is mó agus croí-struchtúr craiceann soiléir. Léirítear tréithe moirfeolaíocha fadaimseartha agus trasghearrtha snáithíní sintéiseacha coitianta i dTábla 6-1 agus i bhFíoracha 6-1-4.

2. Saintréithe dócháin snáithíní sintéiseacha éagsúla

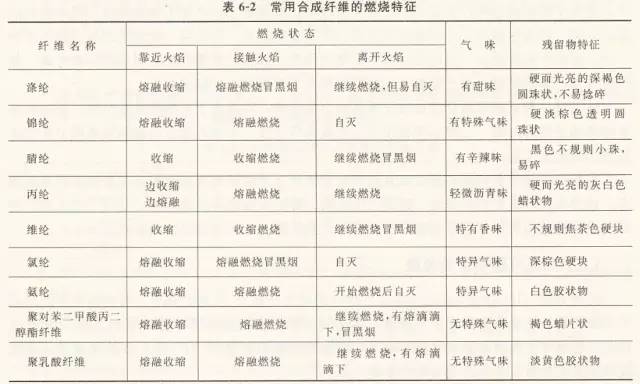

Agus an modh dócháin á úsáid chun snáithíní a aithint, tá sé tábhachtach díriú ar staid na snáithíní a bhreathnú nuair a bhíonn siad ag druidim, ag teacht i dteagmháil leo, agus ag fágáil an lasair, agus aird a thabhairt ar an boladh a ghintear le linn dócháin agus tréithe an iarmhar. tar éis dócháin. Léirítear saintréithe dócháin snáithíní sintéiseacha a úsáidtear go coitianta i dTábla 6-2.

3. Feidhmíocht tuaslagthacht ceimiceach snáithíní sintéiseacha éagsúla

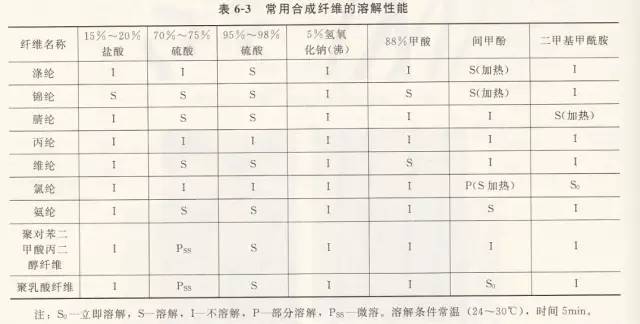

Athraíonn cobhsaíocht ábhair snáithíní éagsúla d'imoibrithe ceimiceacha mar aigéid, alcailí, agus tuaslagóirí orgánacha. Léirítear tuaslagthacht snáithíní sintéiseacha a úsáidtear go coitianta i dTábla 6-3.

4. Leáphointe snáithíní sintéiseacha éagsúla

Tugtar an leáphointe ar an teocht ag a imíonn na criostail i bpolaiméir go hiomlán, i.e. an teocht ag a leá na criostail. Déanann snáithíní sintéiseacha athruithe ar an struchtúr nasc idirmhóilíneach faoi theocht ard, ag maolú ar dtús agus ansin ag leá. Níl pointí leá cruinn ag an chuid is mó de shnáithíní sintéiseacha cosúil le criostail íon, agus d'fhéadfadh go mbeadh pointí leá éagsúla ag an snáithín céanna mar gheall ar mhonaróirí éagsúla nó ar líon baisc. Mar sin féin, socraítear na pointí leá den chineál céanna snáithín laistigh de raon sách cúng, ar féidir leis an gcineál snáithín a chinneadh. Snáithíní ceallalóis nádúrtha, snáithíní ceallalóis athghinte, agus snáithíní próitéine, mar gheall ar a leáphointe níos airde ná an pointe dianscaoilte, ní leá faoi theocht ard agus a dhianscaoileann nó a charbónú.

Tá an modh pointe leá infheidhme go ginearálta maidir le snáithíní sintéiseacha a bhfuil tréithe pointe leá soiléire acu a aithint, ach ní maidir le snáithíní ceallalóis nádúrtha, snáithíní ceallalóis athghinte, agus snáithíní próitéine. Go ginearálta, ní úsáidtear é mar mhodh sainaitheanta cáilíochtúil ar leithligh, ach is féidir é a úsáid mar mhodh forlíontach le deimhniú ar bhonn modhanna eile aitheantais.

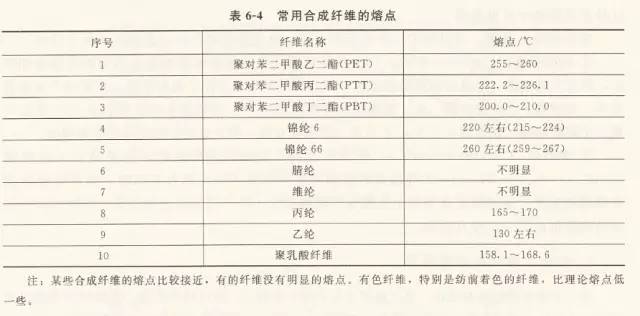

Breathnú ar theocht an díothaithe snáithíní faoi mhéadar pointe leá nó micreascóp polaraithe le feistí teasa agus tomhais teochta chun leáphointe snáithíní a chinneadh, d'fhonn an cineál snáithín a aithint. Go háirithe le haghaidh snáithíní sintéiseacha cosúil le poileistear, níolón, agus polapróipiléine, tá a saintréithe moirfeolaíocha fadaimseartha agus trasghearrtha agus feidhmíocht dócháin an-chosúil, agus tá buntáistí suntasacha ag baint úsáide as an modh pointe leá le haghaidh aitheantais. Léirítear pointí leá na bpríomhshnáithíní sintéiseacha i dTábla 6-4.

5. Speictream infridhearg snáithíní coitianta

Thosaigh an staidéar ar speictreascópacht infridhearg (IR) go luath sa 20ú haois, nuair a d'fhoilsigh eolaithe speictream infridhearg de níos mó ná 100 comhdhúile orgánacha, rud a chuir bealach cumhachtach ar fáil chun comhdhúile anaithnid a aithint. Tar éis na 1970í, ar bhonn forbairt na teicneolaíochta ríomhaireachta leictreonaí, chuaigh teicneolaíocht thurgnamhach speictreascópacht infridhearg Fourier (FTIR) isteach i saotharlann na gceimiceán nua-aimseartha agus tháinig sé ina uirlis thábhachtach le haghaidh anailíse struchtúrach.

(1) Bunphrionsabail speictreascópachta infridhearg

Nuair a bhíonn beam solais infridhearg le tonnfhaid leanúnach ionradaithe ar an sampla tástála, agus tá minicíocht tonnchrith nó uainíochta grúpa áirithe sa mhóilín substainte mar an gcéanna le minicíocht an tsolais infridhearg, aistríonn fuinneamh ionsúite an mhóilín ón mbunaidh. leibhéal fuinnimh cinéiteach creathadh staid na talún (uainíocht) go dtí an leibhéal fuinnimh cinéiteach creathadh (uainíocht) níos airde. Tar éis don mhóilín fuinneamh radaíochta an tsolais infridhearg a ionsú, tarlaíonn an t-aistriú leibhéil fuinnimh tonnchrith agus uainíochta, agus tá an solas ag an tonnfhad sin á ionsú ag an tsubstaint. Taifead ionsú solais infridhearg ag móilíní ag baint úsáide as uirlis chun speictream infridhearg a fháil. Dá bhrí sin, is é speictreascópacht infridhearg an anailís ar struchtúr snáithíní ag baint úsáide as tréithe ionsú substaintí go solas infridhearg. Tá faisnéis faoi ghrúpaí agus bannaí móilíneacha samplacha i ngach banna ionsú tréith sa speictream, agus tá speictrim ionsú infridhearg éagsúla ag substaintí éagsúla.

Is gnách go n-úsáideann speictreagraim infridhearg tonnfhad (λ) Nó tonnuimhir (σ) Léiríonn an ais chothrománach suíomh bhuaic an ionsúcháin, agus seasann an ais ingearach don déine ionsú ag baint úsáide as tarchur (T%) nó ionsúiteacht (A).

(2) Criosú speictreascópachta infridhearg

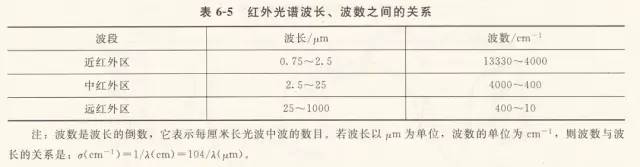

Tá raon tonnfhad an speictrim infridhearg thart ar 0.75 go 1000 μ M. De ghnáth roinntear an speictream infridhearg i dtrí réigiún: réigiún infridhearg in aice, réigiún lár-infridhearg, agus réigiún i bhfad infridhearg. Léirítear an gaol idir tonnfhad agus tonnuimhir i dTábla 6-5.

Speictrim rothlach agus speictream creathadh de ghrúpaí áirithe. Mar gheall ar an bhfíric go dtarlaíonn bannaí ionsú bunúsacha an chuid is mó de shubstaintí orgánacha agus neamhorgánacha sa réigiún lár-infridhearg, is é an réigiún lár-infridhearg an réigiún is mó a ndéantar staidéar air agus a fheidhmítear, agus tagraíonn an speictreascópacht infridhearg ar a dtugtar go coitianta don speictream infridhearg lár.

De réir foinse an bhuaic ionsúcháin, is féidir an speictream lár-infridhearg a roinnt go garbh ina dhá réigiún: an réigiún minicíochta tréith agus an réigiún méarloirg.

① Raon minicíochta tréith (4000-1300cm-1): Gintear na beanna ionsú sa raon minicíochta tréith go príomha trí chreathadh síneadh na ngrúpaí feidhmiúla, le líon beag ach tréith láidir. Mar sin, tá siad an-luachmhar in obair shainaitheantais ghrúpa agus úsáidtear iad go príomha chun grúpaí feidhme a shainaithint. Mar shampla, léiríonn grúpaí carbóinile, cibé acu i gcomhdhúile cosúil le cetóin, aigéid, eistir, nó amides, creathadh síneadh de 5.9 μ i gcónaí Tá buaic ionsú láidir le feiceáil timpeall m, mar a thaispeántar i bhFíor 5.9 den speictream μ Má tá láidir ann buaic ionsú timpeall m, is féidir a chinneadh go garbh go bhfuil grúpaí carbóinile sa mhóilín.

② Réimse méarloirg (1300-400cm2): beanna iomadúla agus casta gan tréithe láidre, a ghintear go príomha trí chreathadh roinnt bannaí aonair C-O, C-N, CH, OH agus grúpaí feidhme eile. Nuair a bhíonn an struchtúr móilíneach beagán difriúil, tá difríochtaí subtle in ionsú sa réigiún seo. Is cosúil go bhfuil méarloirg éagsúla ag gach duine ar an scéal seo, mar sin tugtar an limistéar méarloirg air. Tá an limistéar méarloirg an-chabhrach chun comhdhúile a bhfuil struchtúir chomhchosúla acu a idirdhealú.

(3) Speictream infridhearg snáithíní coitianta

Tá trí phríomh-shaintréithe ag na grúpaí tréithiúla de shubstaintí polaiméire ar an speictream infridhearg: seasamh agus déine an bhuaic ionsú, chomh maith le cruth an bhuaic ionsú. Tá difríochtaí suntasacha ann i speictream infridhearg substaintí éagsúla, agus is féidir an prionsabal seo a úsáid chun snáithíní teicstíle a aithint.

Nuair a úsáidtear speictreascópacht infridhearg chun snáithíní teicstíle a aithint, tá dhá phríomhphróiseas ann: "tomhas speictrim" agus "léamh speictrim". Is éard atá i gceist le tomhas speictreach ná speictream infridhearg snáithíní anaithnid a thomhas. Is éard atá i gceist le léamh an speictrim ná speictream infridhearg snáithíní anaithnid a chur i gcomparáid le speictream caighdeánach snáithíní aitheanta, agus ar an gcaoi sin cinneadh a dhéanamh ar chatagóir na snáithíní anaithnid. Tá tréithe an anailís cháilíochtúil ar shnáithíní teicstíle a úsáideann speictreascópacht infridhearg tapa agus áisiúil, agus baineadh úsáid as go forleathan.

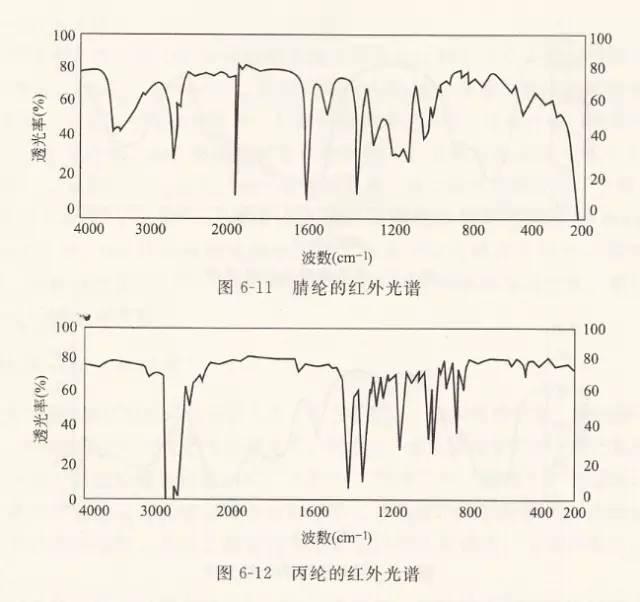

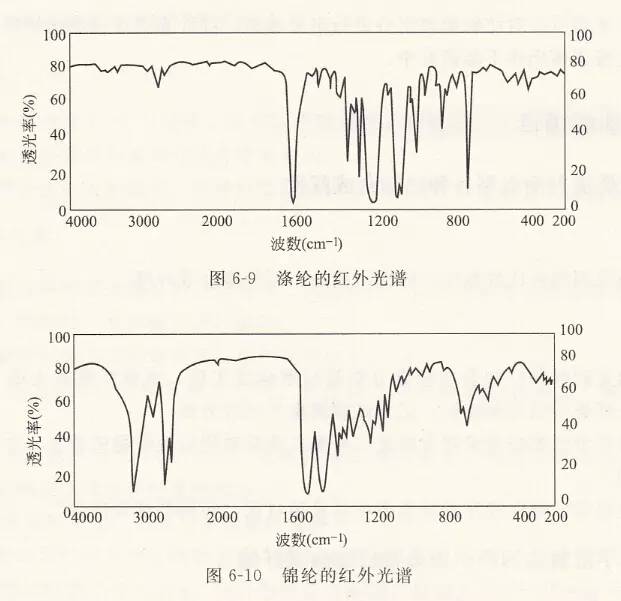

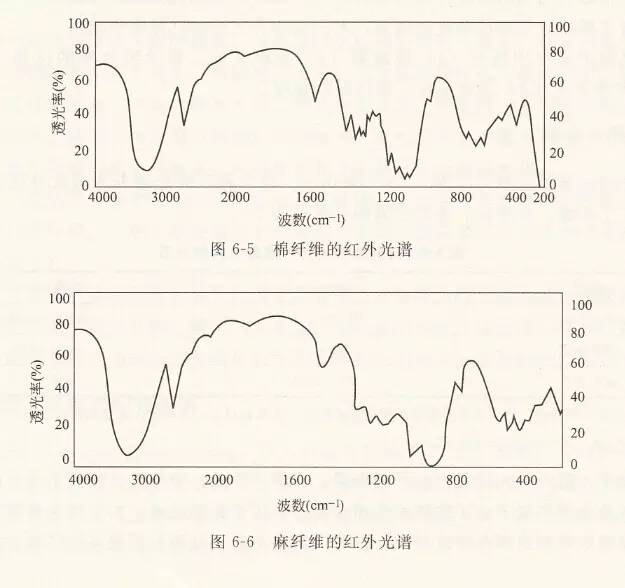

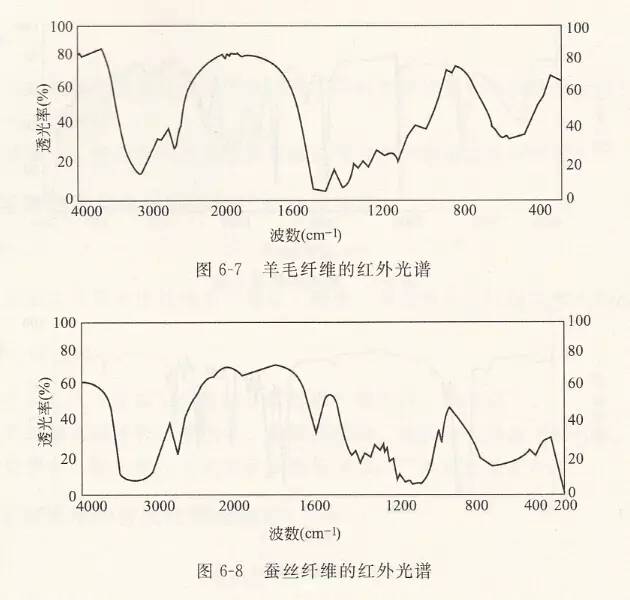

Taispeántar speictream infridhearg snáithíní teicstíle coitianta i bhFíoracha 6-5 go 6-12, agus is féidir príomh-speictream ionsú snáithíní éagsúla a fheiceáil in ábhair thagartha eile.
